電動機的絕緣等級是指其所用絕緣材料的耐熱等級，分A、E、B、F、H級。允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度。

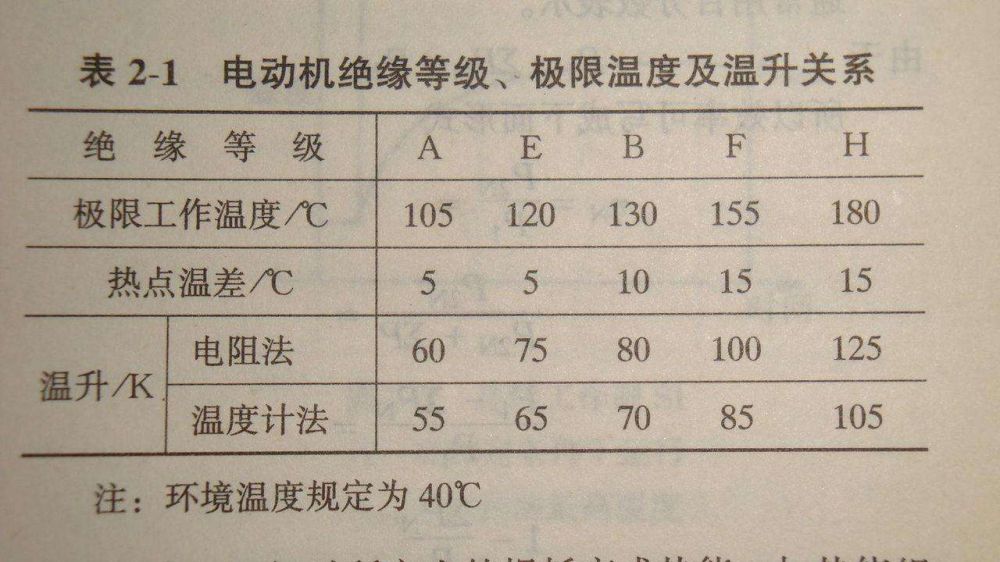

電動機的絕緣等級
|
絕緣的溫度等級 |
A級 |
E級 |
B級 |
F級 |
H級 |
|
最高允許溫度（℃） |
105 |
120 |
130 |
155 |
180 |
|
繞組溫升限值（K） |
60 |
75 |
80 |
100 |
125 |
|
性能參考溫度（℃） |
80 |
95 |
100 |
120 |
145 |
在電動機等電氣設備中，絕緣材料是最為薄弱的環節。絕緣材料尤其容易受到高溫的影響而加速老化并損壞。不同的絕緣材料耐熱性能有區別，采用不同絕緣材料的電氣設備其耐受高溫的能力就有不同。因此一般的電氣設備都規定其工作的最高溫度。
電動機絕緣等級絕緣等級細分
人們根據不同絕緣材料耐受高溫的能力對其規定了7個允許的最高溫度，按照溫度大小排列分別為：Y、A、E、B、F、H和C。它們的允許工作溫度分別為：90、105、120、130、155、180和180℃以上。因此，B級絕緣說明的是該電動機采用的絕緣耐熱溫度為130℃。使用者在電動機工作時應該保證不使電動機絕緣材料超過該溫度才能保證電動機正常工作。
