技術數據：

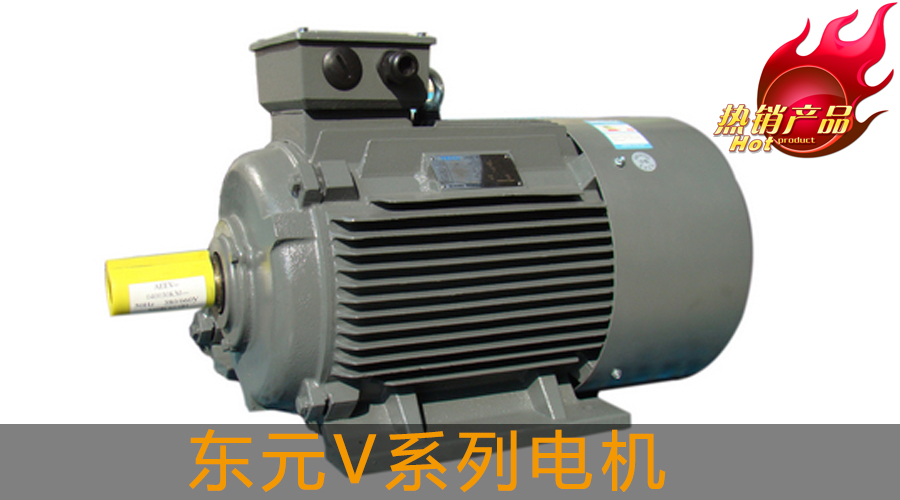

種       類：三相異步電動機

設計依據：國標電工委員會IEC60034，中國國家標準GB755

額定電壓：380V或其它電壓

額定頻率：50HZ或60HZ

輸出功率:  0.55~315KW

極　　數:  2,4,6,8

機 座 號:  80~355L

防護結構:  TEFC: IP55

絕緣等級:  F Class

冷卻方式:  IC411/IC416

溫       升：S.F.1.0(50HZ)時采用電阻法考核定子繞阻溫升，2P&4P 200KW、F#355M、F#355L溫升不超過105℃，其他規定溫升不超過80℃

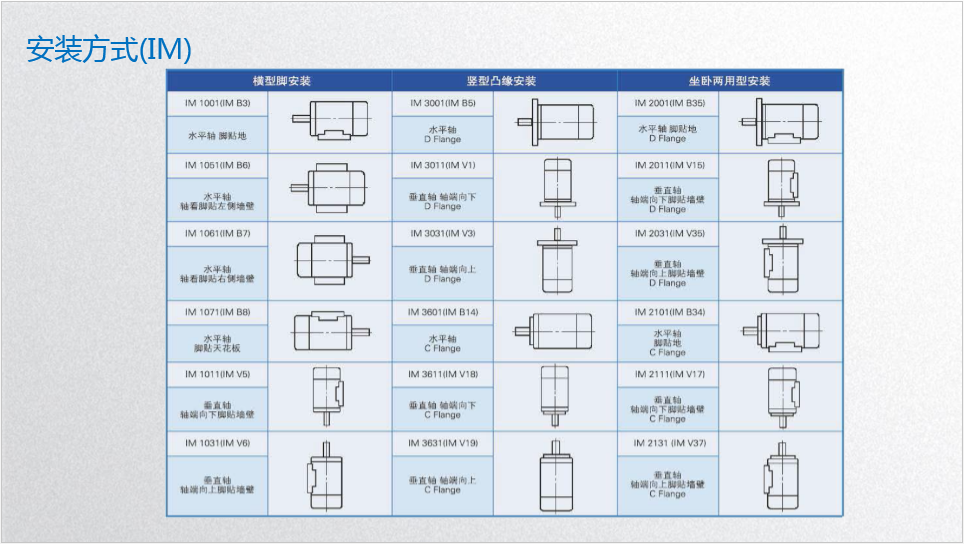

安裝方式：IMB3(水平腳座安裝)；IMB35(水平腳座安裝帶大法蘭)；IMB5(水平法蘭安裝)；IMV1（立式軸向下）或其它安裝方式

參效等級：附合中國國家標準GB18613-2012能效

東元型號:  AEEV/AEUV（自冷）  EVEV/EVVV（強冷）

適用條件：

電源條件：電壓波動率±1 0% 以內，頻率波動率±5% 以內，電壓及頻率綜合波動率10%以肉。但頻率波動率不超過±5%.

使用場所：無危險氣體環境
環境溫度：-15-40"C
環境濕度：相對濕度90% 以下(但不能凝結)
海撥高度：海拔1000m以下
傳動方式：皮帶輪傳動.但是2P 45 kW 及以上，4 、6&8P F# 280及以上使用聯軸器。
旋轉方向：可雙向旋轉，當電源相序與電動機出線端標志字母一致時，面向軸伸端看為順時針方向旋轉。

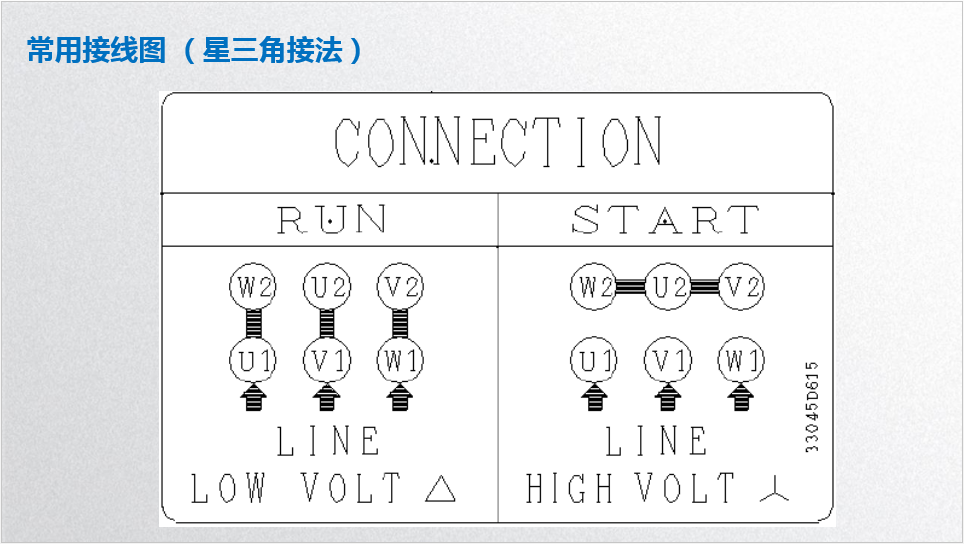

起動方式：全壓直接起動或Y- △起動
涂       裝：GB3 灰色 Munsell 7.5B 3.5/0.5
                 GB2 藍色 Munsell 5PB 3/8
要       求：安裝聯軸器或皮帶輪請利用軸端攻牙壓進迫入，禁止以外力敲擊軸端安裝

樣本下載:

東元-AEEVJ系列電機樣本-2016年版
